Name: Módulo de multiplexador CWDM ABS Box con baja pérdida de inserción, aislamiento de alto canal y amplia longitud de onda de funcionamiento
Brand: Guangdong Huajiayu Technology Co., Ltd
SKU: CWDM-ABS-16CH-A-1-90-10-LP
Price: 500.00 USD
Availability: InStock

Hogar > productos > CWDM Mux Demux >

Módulo de multiplexador CWDM ABS Box con baja pérdida de inserción, aislamiento de alto canal y amplia longitud de onda de funcionamiento

Módulo de multiplexador CWDM con baja pérdida de inserción

CWDM MUX DEMUX de aislamiento de alta canalización

Cuadro ABS CWDM de larga longitud de onda de operación

Lugar de origen:

Porcelana

Nombre de la marca:

HJY

Certificación:

CE, ROHS, FCC ISO9001

Número de modelo:

CWDM-ABS-16CH-A-1-90-10-LP

Éntrenos en contacto con

Pida una cita

Detalles del producto

Pérdida de inserción:

Se aplican las siguientes medidas:

Pérdida de retorno:

> 45 dB

Pérdida dependiente de la polarización:

<0.2db

directividad:

> 50db

Rango de longitud de onda:

1470nm-1610nm

Dispersión del modo de la polarización:

< 0,2ps

Número de canales:

4/8/16/18

Temperatura de almacenamiento:

-40℃~+85℃

Resaltar:

Módulo de multiplexador CWDM con baja pérdida de inserción

CWDM MUX DEMUX de aislamiento de alta canalización

Cuadro ABS CWDM de larga longitud de onda de operación

Pago y términos de envío

Cantidad de orden mínima

10 piezas

Precio

1~999

Detalles de empaquetado

Rollo, embalaje neutrial o con logotipo OEM

Tiempo de entrega

5~8 días laborables

Condiciones de pago

T/T, Western Union, L/C

Capacidad de la fuente

100,000 pcs

Productos relacionados

Vídeo

Módulo de multiplexador CWDM ABS Box con baja pérdida de inserción, aislamiento de alto canal y amplia longitud de onda de funcionamiento

Consiga el mejor precio

CWDM LGX Box 8+1CH+UPG 1271-1411, 1411-1611

Consiga el mejor precio

Vídeo

MUX DEMUX CWDM de 8 canales personalizable de 1270 a 1410 nm para transmisión de datos por fibra dual con recubrimiento de película delgada avanzado

Consiga el mejor precio

Vídeo

Ajuste de precisión y opciones de puertos flexibles para la transmisión de datos de alta velocidad con CWDM MUX DEMUX en longitudes de onda de 1470 a 1610 nm

Consiga el mejor precio

Éntrenos en contacto con

86-13632552896

sales@huajiayu.com

Contacto ahora

Descripción de producto

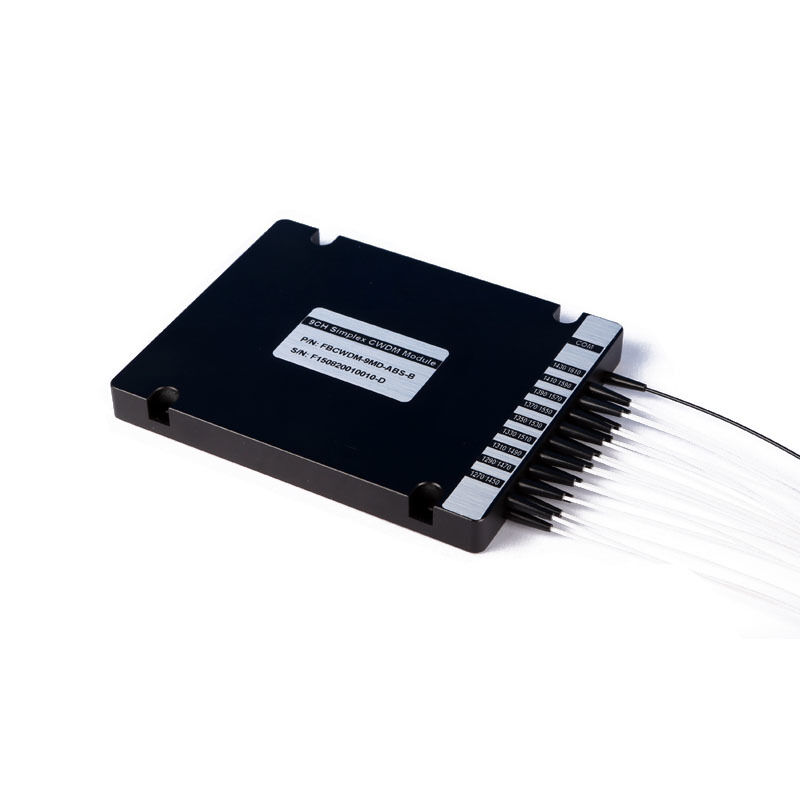

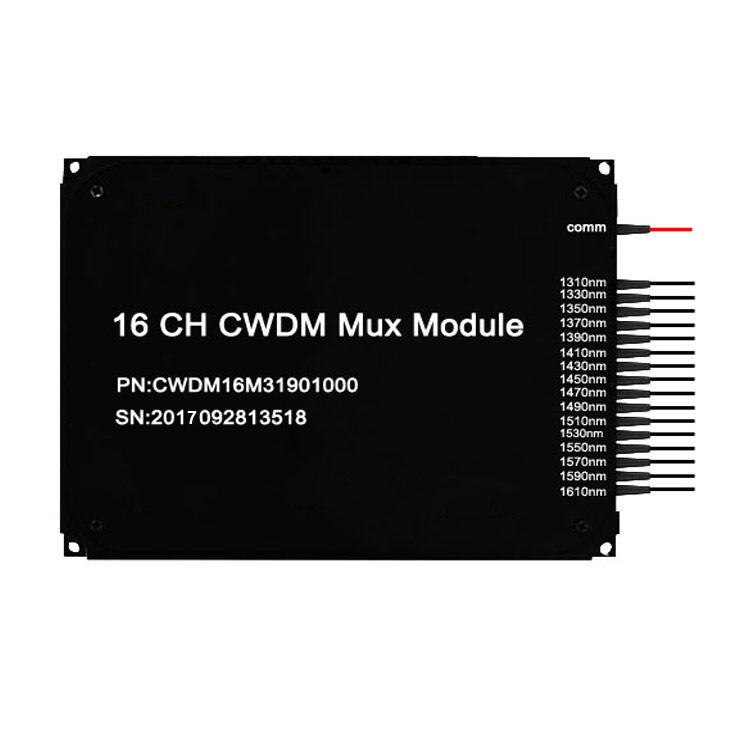

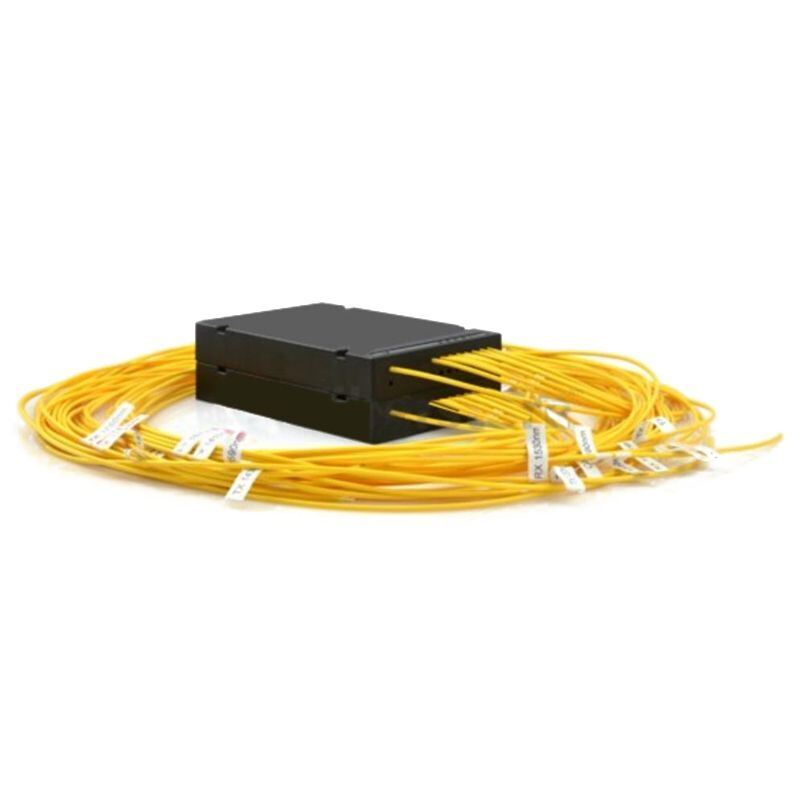

Módulo Multiplexor CWDM Caja ABS 2 a 18CH MUX DEMUX

El Mux DeMux CWDM en Caja ABS de HJY está diseñado para aplicaciones de red CWDM de múltiples longitudes de onda. Utilizando la tecnología TFF (Thin Film Filter), opera con un espaciamiento de canal de 20 nm en las longitudes de onda CWDM de la ITU Grid de 1270 nm a 1610 nm. Este módulo ofrece amplias opciones de personalización, incluyendo el tipo Mux, la configuración de puertos (puertos 2-18CH, puerto de 1310 nm, puerto de actualización, puerto de monitoreo), el tamaño de la caja, el tipo de fibra, la longitud de la fibra y el tipo de conector.

Características principales

Baja pérdida de inserción
Alto aislamiento de canal
Diseño de ruta óptica sin epoxi
Excelente estabilidad térmica y fiabilidad
Buena uniformidad de canal a canal
Amplio rango de longitud de onda de funcionamiento: 1270 nm-1610 nm / (1261 nm~1611 nm)
Amplio rango de temperatura de funcionamiento: -20 a +70 ℃
Cumplimiento con Telcordia GR-1221 y estándar de protección ambiental RoHS

Aplicaciones

Sistemas de red CWDM
Sistemas de adición/caída
Sistemas de fibra óptica CATV
Redes Metro/Acceso
Amplificadores ópticos de fibra

Especificaciones del producto

Rendimiento del canal

Canales	1x4	1x8	1x16	1x18
Pérdida de inserción	<1.5dB	<2.4dB	<4.8dB	<5.4dB

Parámetros técnicos

Rango de longitud de onda	1270-1610nm	Tecnología	TFF (Thin Film Filter)
Espaciamiento de canal	20nm	Ondulación de banda de paso	≤0.5dB
Banda de paso del canal	ITU±6.5nm	Aislamiento de canal	Adyacente ≥30dB No adyacente ≥45dB
Pérdida dependiente de la polarización	≤0.2dB	Dispersión del modo de polarización	≤0.1ps
Directividad	≥50dB	Pérdida de retorno	≥45dB
Manejo de potencia óptica	≤500mW	Temperatura	Funcionamiento -40 a 85°C Almacenamiento -40 a 85°C
Tipo de fibra	SMF-28e+	Conector	LC/SC/FC u otros
Peso neto	0.25kg	Dimensiones del paquete	1008010mm 1208018mm U otros

Dimensiones del paquete

Nota: Las opciones de diámetro de fibra incluyen 0,9 mm/2,0 mm/3,0 mm. La longitud de la fibra es típicamente de 1 m o personalizable. Tipos de conectores disponibles: LC/SC/FC u otros. Por favor, confirme las especificaciones con nosotros antes de realizar el pedido.

Información de pedido

Formato del número de pieza: CWDM-ABS-XCH-①-②-③-④-⑤-⑥

Al realizar una consulta, proporcione el número de pieza (P/N) correcto de acuerdo con nuestra información de pedido. Se recomienda incluir una descripción detallada. No recomendamos elegir pigtails de fibra desnuda de 250μm para aplicaciones de conector.

① Longitud de onda	② R-Longitud de onda	③ Tipo de fibra	④ Diámetro de los pigtails	⑤ Longitud de la fibra	⑥ Conector
1270 nm 1290 nm ... 1590 nm 1610 nm O 1271 nm 1291 nm ... 1591 nm 1611 nm	A: 1270~1610 B: 1270~1450 C: 1470~1610 D: 1271~1611 E: 1271~1451 F: 1471~1611	1: SMF-28e X: Otros	25:250μm 90:900μm XX: Otros	05:0.5m 10:1.0m 15:1.5m XX: Otros	00:Ninguno FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC ST: ST/PC XX: Otros

Ejemplo de número de pieza: CWDM-ABS-18CH-A-1-90-10-LP

Descripción: Multiplexor CWDM de 18 canales tipo caja ABS, longitud de onda 1270~1610 nm, fibra SMF-28e, tubo holgado de 0,9 mm OD, pigtails de fibra de 1,0 m de longitud, conectores LC/PC en todos los puertos.

Pedido de piezas personalizadas: Si necesita especificaciones personalizadas que no se enumeran anteriormente, proporcione requisitos detallados para su aplicación específica.
